BASIC マイコン Simplyの制作

AKI-H8マザーボードVer2

ハードウエア

CPU・・・・H8/3052 25MHz
電源・・・・単４電池３本
画面・・・・128×64dot
サウンド・・・・beep 4チャンネル

【概要】
外部環境に依存しないスタンドアローン型の手軽なBASICマイコンにしたい。
PS/2キーボードを接続して使う。
ほとんど秋月で入手可能な部品で構成した。

【BASIC仕様】
Simple BASIC仕様

回路図

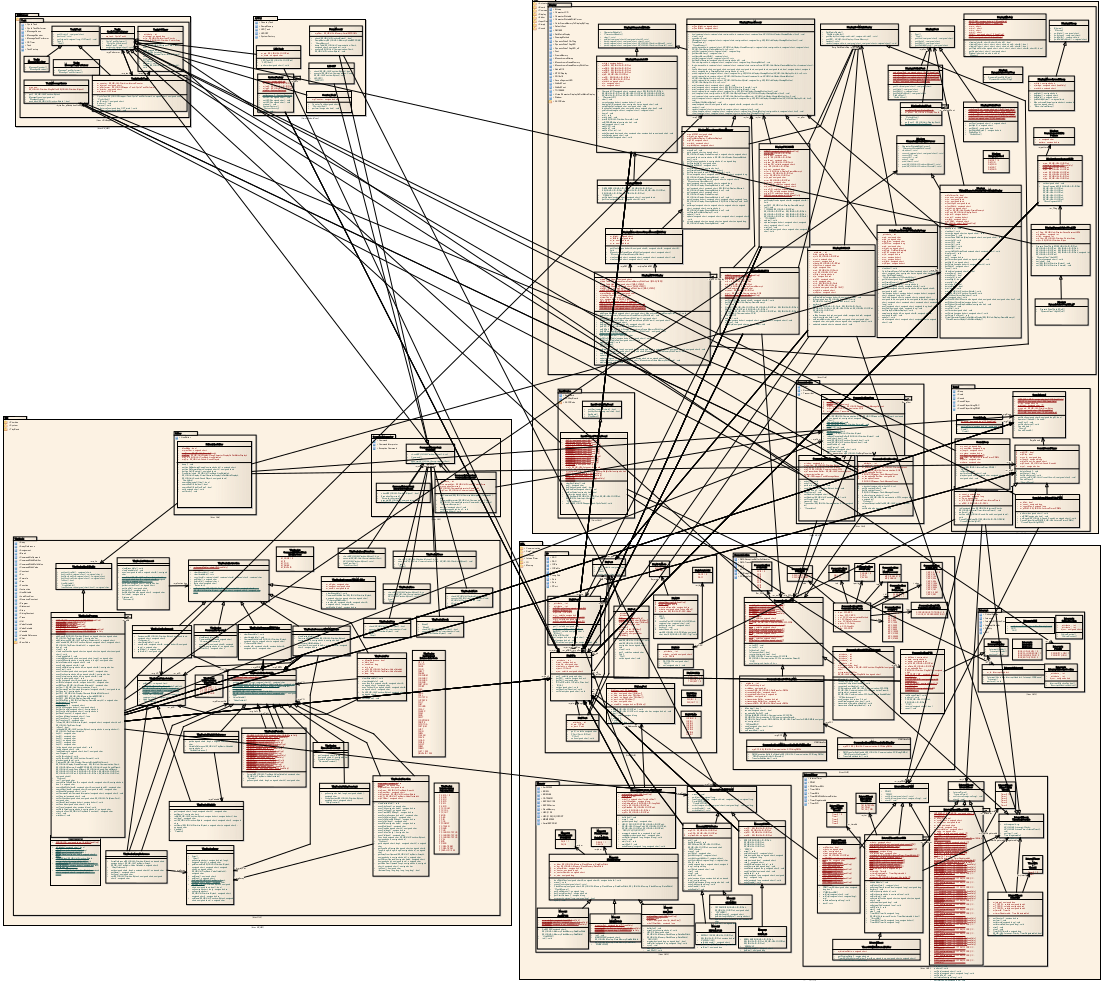

BASICクラス図

BASICはフルスクラッチで開発した。

制作に必要なデータ

ガーバーデータ FusionPCBに発注する形式のガーバーデータです。基板を２枚と蓋１枚で１台を組み立てます。
組み立て方は、部品配置を参照。
基板
蓋

BASICイメージ Renesasが公開しているFDTでAKI-H8/3052に書き込んで使います。
mot形式BASICファイル

使い方

操作

電源ON/OFF	SW1
Mode切り替え	SW2 BOOTにして電源ONするとプログラムモードで起動。このモードでmotファイルを書き込む。 APPLIにして電源ONすると書き込んだプログラムを実行する。（H8/3052のモード6）
USB TypeC	USBケーブルでPCに接続すると、PCにComポートができる。Comポートはシリアルポートの設定に示す設定にするとTeraTermなどで利用できる
PS/2コネクタ	PS/2キーボードを接続する　動作確認済：サンワサプライSBK-L1

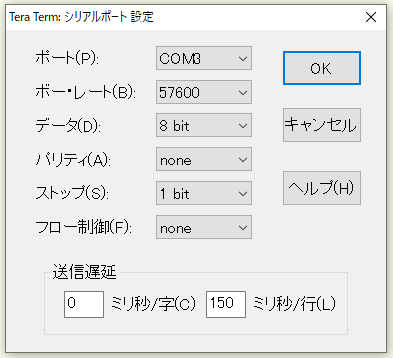

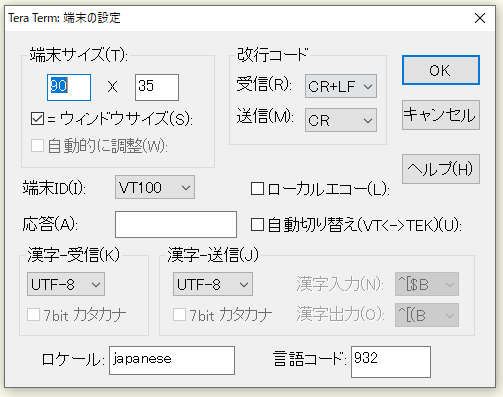

シリアルポートの設定

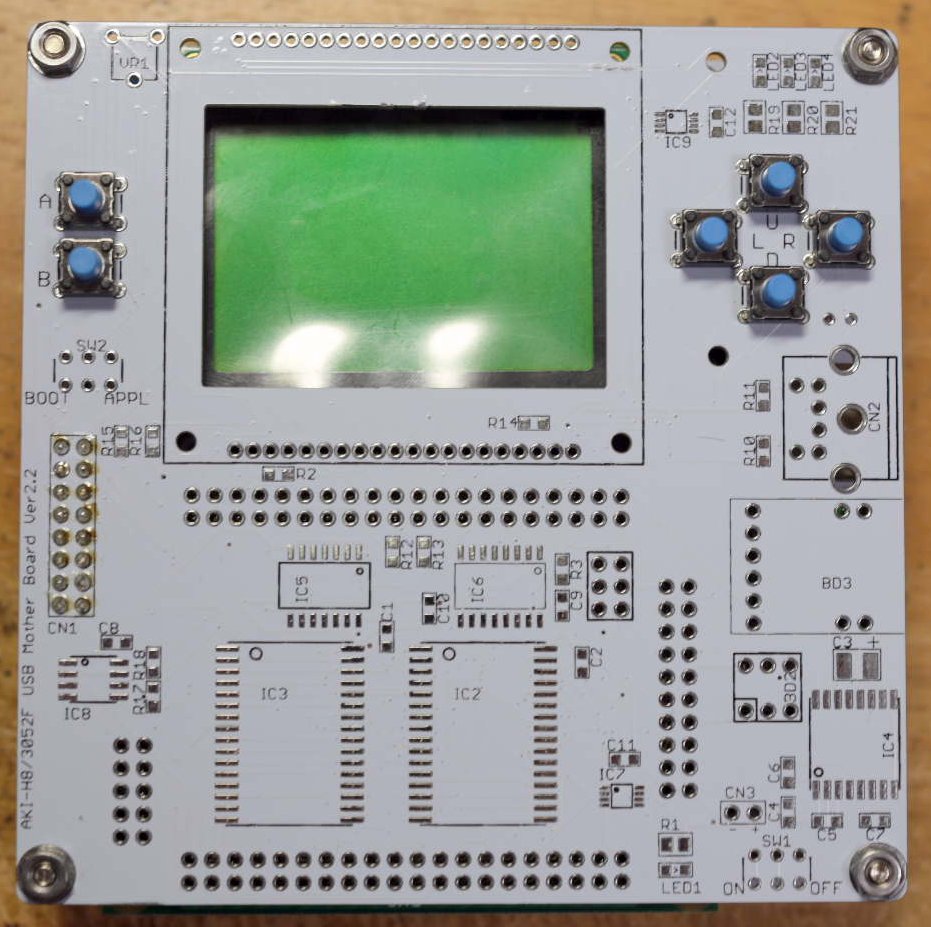

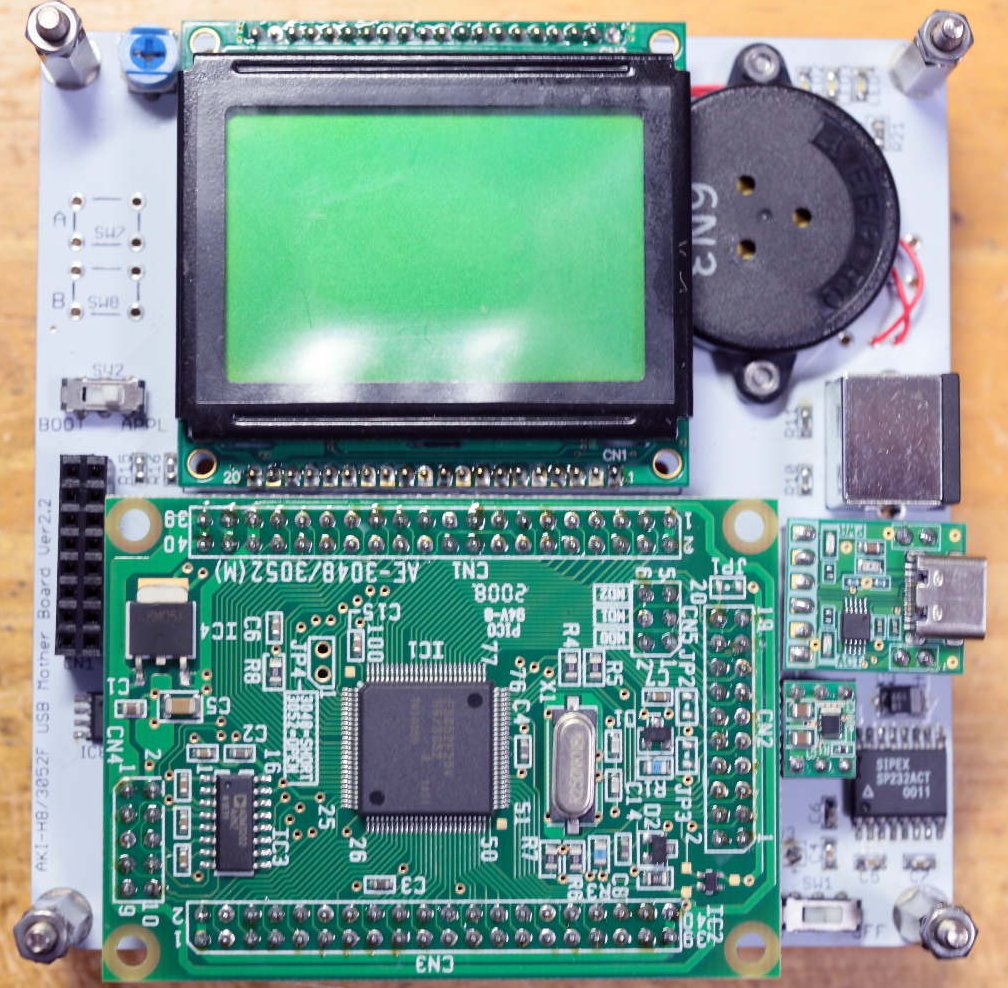

各部名称

組み立て方・その他

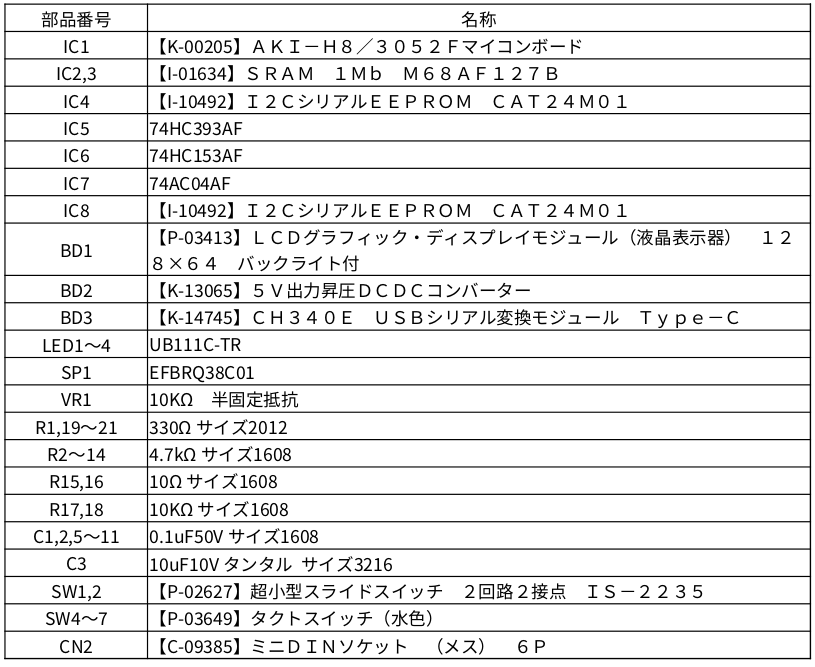

部品配置 部品配置

メモリーマップ メモリーマップ

メニューに移動

ブロック崩しを作ってみた

サポートするBASICの命令も増えてきたので、簡単なゲームを作って見ることにした。
ベーシックのプログラムは、何と言っても１つのテキストで完結するオールインワン感がよい。

ソースプログラム

メニューに移動

シューティングゲームに挑戦

縦スクロールゲームに挑戦することにした。

背景スクロールと自機移動

ソースプログラム

メニューに移動

音の追加

音を追加してみた。
曲は、魔王魂さんのフリーBGMを耳コピツールでアレンジして作った。
耳コピは、WaveToneにmp3を読み込ませて、①解析メニューの[自動採譜]、②ファイルメニューの[ノートをMIDIファイルに出力]でMP3をMIDIファイルに変換した。
MIDIファイルをFinale NotePadで開くと楽譜になるので、それを手動でMMLに変換した。
ピアノの曲を変換したが、複数の打鍵しているところも、楽譜上に同じ音程で長い音符で表現されてたので、MMLには細かく休符を入れて音を分けた。
それでも、オリジナルとは似ても似つかない出来だ。 orz

ソースプログラム

メニューに移動

自弾追加

自機から玉が出るようにした。ソースプログラム

メニューに移動

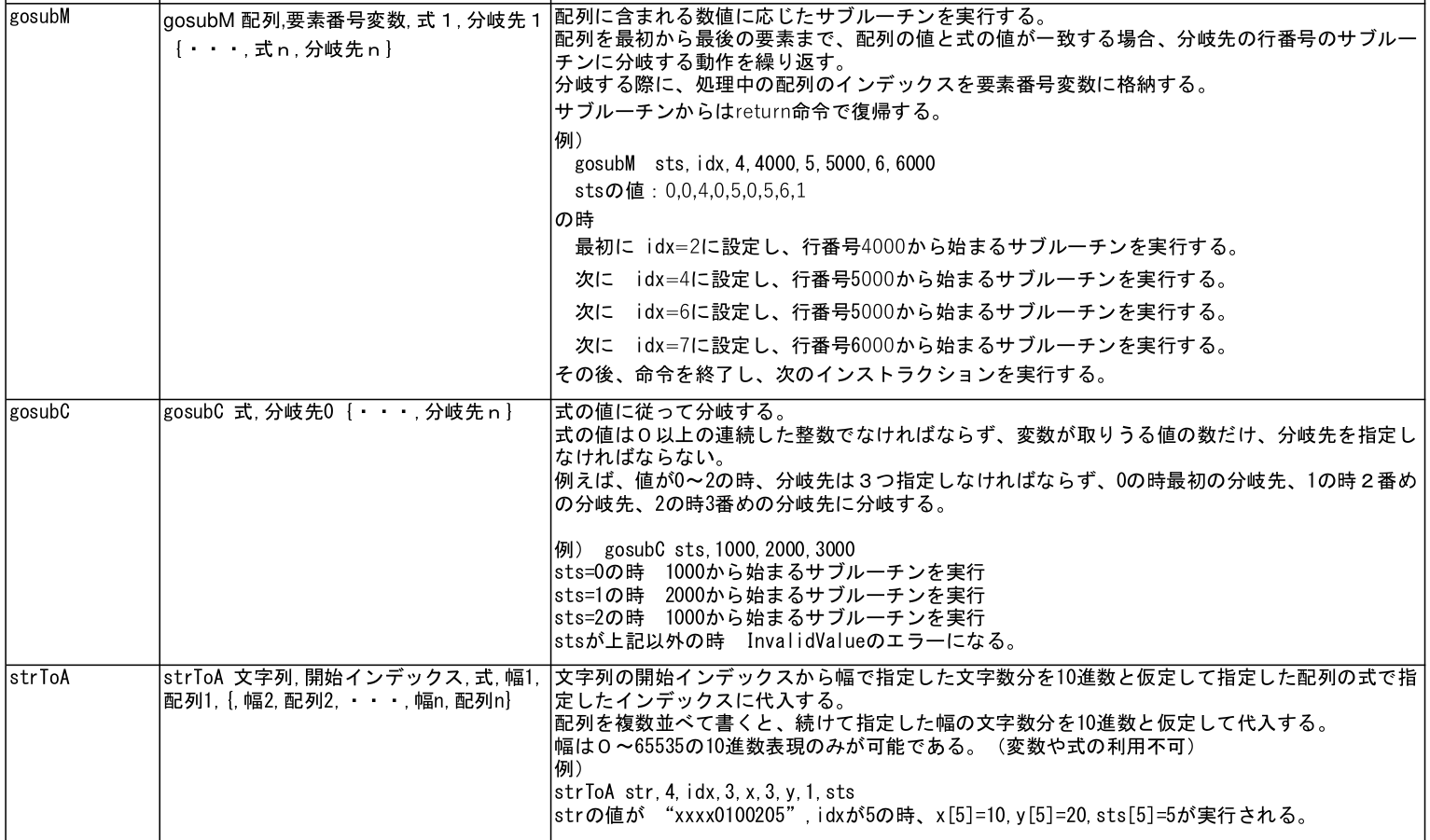

敵の追加
